Свая С 30.15
Сваи цельные сплошного квадратного сечения с ненапрягаемой арматурой предназначены для свайных фундаментов зданий и сооружений. Изготавливаем по Серии 1.011.1-10 сечением 300х300 мм мах длиной 12000 мм. По условиям погружения забивные сваи длиной 7 м и более изготавливаем двух видов: обычный и повышенной ударостойкости.
Пример условного обозначения:
Свая обычной ударостойкости
С 80.30-2
С – свая сплошного квадратного сечения
80 – длина 8000 мм (в дм)
30 – сечением 300х300 мм (в см)
2 – тип армирования (соответствует определенному диаметру и классу продольной арматуры)
С повышенной ударостойкостью добавляется буквенное обозначение на конце маркировки «у».
|

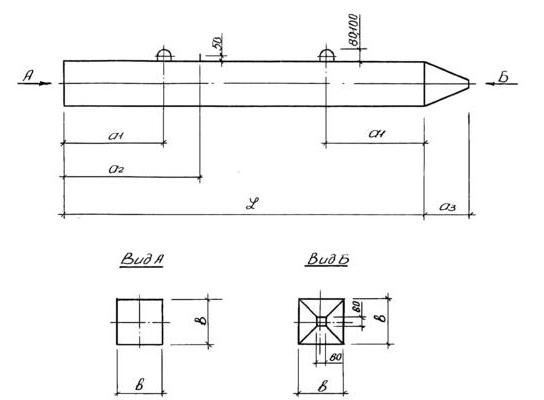

Наименование |
Геометрические размеры, мм |
|
Масса, тн |
|||
|
h |
а1 |
а2 |
а3 |
b |
||
|
C 30.30-2 |
3000 |
600 |
- |
250 |
300 |
0,70 |
|
С 40.30-3 |
4000 |
800 |
- |
250 |
300 |
0,93 |
|
С 60.30-6 |
6000 |
1200 |
- |
250 |
300 |
1,38 |
|
С 70.30-8 |
7000 |
1400 |
- |
250 |
300 |
1,60 |
|
С 90.30-9 |
900 |
1800 |
2600 |
250 |
300 |
2,05 |
|
С 100.30-12 |
10 000 |
2100 |
2900 |
250 |
300 |
2,28 |
|
С 110.30-13 |
11 000 |
2300 |
3200 |
250 |
300 |
2,50 |
|
С 120.30-13 |
12 000 |
2500 |
3500 |
250 |
300 |
2,73 |
|
Длина, мм
|
3000 |
|
Ширина, мм
|
150 |
|
Высота, мм
|
150 |
|
Класс бетона
|
В22,5 F200 W4 щебень фр.5-20 |
